Gambar Arsitektur Rumah: Jangan Bangun Rumah Sebelum Ada Ini

Updated: Aug 17, 2020

Ini pertama kali Anda berencana untuk membangun rumah? Anda sudah memiliki lahan di lokasi sempurna yang sesuai dengan kebutuhan keluarga.


Namun, Anda bingung mau mulai dari mana.


Banyak yang harus dipikirkan sebelum membangun rumah baru dan tidak heran kalau Anda pun kewalahan. Apalagi, kalau ini pertama kalinya buat Anda.


Jangan khawatir, kami akan membantu Anda mengambil langkah pertama untuk membangun rumah impian Anda. Yaitu, membuat gambar arsitektur rumah.


Di artikel ini, Anda akan mengetahui:

  • Apa itu gambar arsitektur rumah?

  • Manfaat gambar arsitektur rumah

  • Gambar penting lainnya dalam konstruksi rumah


Kabar baiknya? Anda pun tidak perlu pusing bagaimana cara membuatnya. Karena Anda akan menggunakan jasa profesional yang berlisensi untuk tahap ini.


Anda cukup memilih konsep desain yang diinginkan lalu mencari jasa arsitektur yang bagus.


Bacalah lebih lanjut untuk poin penting yang perlu Anda ketahui mengenai gambar arsitektur…



Apa itu gambar arsitektur rumah?


Gambar arsitektur rumah atau gambar desain rumah adalah gambar dimana arsitek memahami semua kebutuhan konsep desain rumah impian Anda, lalu mewujudkan ide-ide tersebut pada sebuah gambar rancangan rumah.


Gambar arsitektur harus dibuat sebelum konstruksi dimulai. Untuk ini, Anda perlu menggunakan jasa arsitek yang berlisensi Izin Pelaku Teknis Bangunan (IPTB) untuk membuat gambar tersebut.


Membuat gambar harus dilakukan sebelum mencari kontraktor. Ini karena kontraktor akan menggunakan gambar tersebut sebagai acuan untuk membangun rumah Anda.


Namun, ada juga kontraktor, seperti kami di Wisesa, yang tipe design and build. Ini artinya kontraktor tersebut bisa melakukan keduanya, menggambar dan membangun rumah Anda.


Sebelum memulai, Anda perlu memberi informasi seperti:

  • Keinginan konsep desain Anda (Contoh: Modern tropis, Minimalis, Industrial, dll)

  • Fungsi bangunan

  • Kebutuhan ruang

  • Anggaran biaya

  • Luas tanah

  • Lokasi

Arsitek juga perlu melakukan riset dulu dengan melakukan site visit. Ini supaya arsitek dapat mengerti kebutuhan desain Anda dan bisa memberi solusi yang sesuai.


Pada dasarnya, terdapat detil ini di semua gambar desain rumah:


1) Rencana Tapak (Site Plan)


Tampak atas rumah dari luar beserta dengan objek lingkungan di sekitarnya seperti bangunan lain, perbatasan dan jalanan. Contoh dari TSG Architecture and Design:



2) Denah Rumah (Floor Plan)


Tampak atas rumah yang dipotong secara horizontal dan bagian atas bangunan dihilangkan.


Memberi gambaran layout interior rumah jika dilihat dari atas.


Menunjukkan antara lain:

  • Letak pintu dan bukaan-bukaan

  • Susunan dan letak ruang

  • Hubungan antara ruang

  • Dimensi ruang

  • Fungsi ruang

  • Letak dinding



3) Potongan (Cross-section)


Mirip denah rumah, tetapi gambar potongan dipotong secara vertikal pada sisi yang ditentukan.


Memberi gambaran interior rumah jika dilihat dari samping.


Menunjukkan antara lain:

  • Tinggi ruang

  • Struktur bangunan

  • Hubungan antar lantai (jika rumah lebih dari 1 lantai)



4) Tampak Bangunan (Elevation)


Tampak rumah dari luar sesuai dengan keinginan, contohnya:

  • Sesuai arah mata angin

  • Depan, belakang dan samping rumah

  • Dari sisi pandangan tertentu, misalnya tampak dari jalan raya

Menunjukkan antara lain:

  • Proporsi

  • Desain arsitektur

  • Dimensi bangunan

  • Bentuk fasad rumah

  • Warna dan bahan material


5) Gambar 3D Eksterior

  • Tampak luar rumah model 3D

  • Memberi visualisasi saat rumah sudah jadi

  • Melihat dari sudut pandang yang diinginkan






Manfaat gambar arsitektur rumah


Gambar desain arsitektur adalah salah satu syarat untuk kelengkapan dokumen saat mengurus Izin Mendirikan Bangunan (IMB). Tanpa gambar, Anda tidak akan bisa membangun rumah. Ketahui pentingnya IMB disini.


Semua ide-ide mengenai konsep desain dan bentuk rumah impian bisa dipindahkan dari imajinasi Anda ke kertas gambar. Tanpa gambar desain, konstruksinya akan mulai dari mana?


Semua rumah yang baik dan kokoh dimulai dari gambar desain rumah yang bagus. Gambar desain memastikan rumah yang dibangun seimbang secara proporsional dalam struktur dan estetika.


Fungsi paling penting gambar desain itu untuk merencanakan bagaimana membangun rumah Anda. Dari material apa yang dipakai sampai ukuran untuk setiap ruangan akan direncanakan dulu dalam gambar desain.


Lebih masuk akal jika Anda merevisi gambar daripada membangun dan merobohkan secara fisik bukan? Anda tidak hanya mengurangi kesalahan tapi juga sekaligus menghemat biaya dan tenaga.


Gambar desain juga akan menjadi sebuah alat untuk mengkomunikasikan ide secara visual bagi para pihak yang terkait seperti kontraktor, arsitek dan insinyur. Anda bisa memastikan semua orang akan mengerjakan hal yang sama dengan benar karena mengacu pada pedoman yang serupa.


Selain itu, gambar arsitektur juga penting untuk Anda membuat Rencana Anggaran Biaya (RAB). Ini akan memberi perincian atas bahan yang digunakan dan estimasi biaya yang diperlukan untuk membangun rumah tersebut.

Gambar penting lainnya dalam konstruksi rumah


Masih ada gambar lainnya setelah pengerjaan gambar arsitektur yang perlu Anda ketahui. Gambar-gambar ini melengkapi satu sama lain dan menggunakan gambar arsitektur sebagai dasar.


1) Structural Drawing

Structural drawing menampilkan bagaimana struktur bangunan akan dibangun. Struktur bangunan adalah bagian yang memberi bentuk dan bagian yang akan mengangkat beban gedung. Contohnya antara lain:

  • Balok

  • Dinding

  • Sloof

  • Pondasi

  • Kolom/Tiang

  • Pembingkaian

Gambar ini akan menggambarkan letak posisi struktur tersebut, bahan material dan ukuran/dimensi yang diperlukan.

Struktur bangunan adalah bagian penting dari rumah karena ini memastikan rumah bisa berdiri kokoh dan tahan guncangan.




2) Mechanical, Electrical, Plumbing (MEP) Drawing

Ada 3 komponen dalam MEP drawing:

Mechanical

Menggambarkan sistem pemanasan, ventilasi dan air conditioning (AC) di dalam rumah. Kalau rumah Anda terdapat instalasi lift, itu juga akan termasuk disini.

Electrical

Menggambarkan sistem listrik di dalam rumah. Dari mana sumber daya listrik, cara distribusi ke seluruh rumah, posisi saklar dan lampu.

Plumbing

Menggambarkan sistem pipa saluran untuk penyediaan air dan pembuangan air kotor di dalam rumah.

Di gambar MEP, semua elemen ini akan digabung menjadi satu dan menunjukkan posisi letak komponen-komponen tersebut, cara merakit dan cara pemasangannya.


Ini memastikan bahwa pelaksana yang melihat gambar paham cara membuat komponen tersebut dan memastikan bahwa posisinya tidak bentrok satu sama lain.

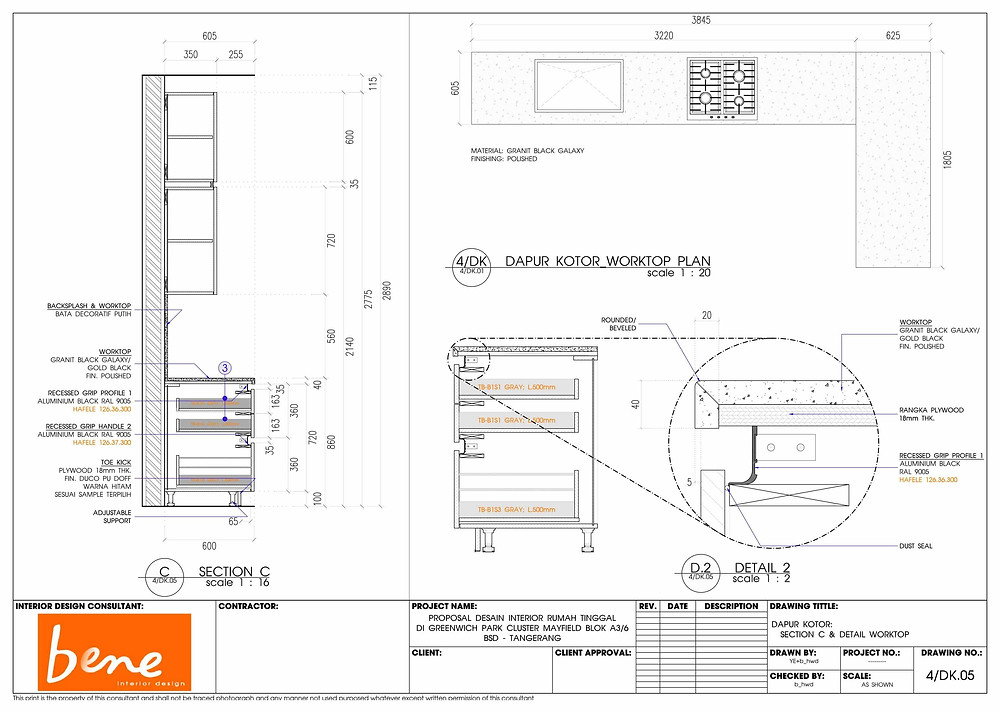

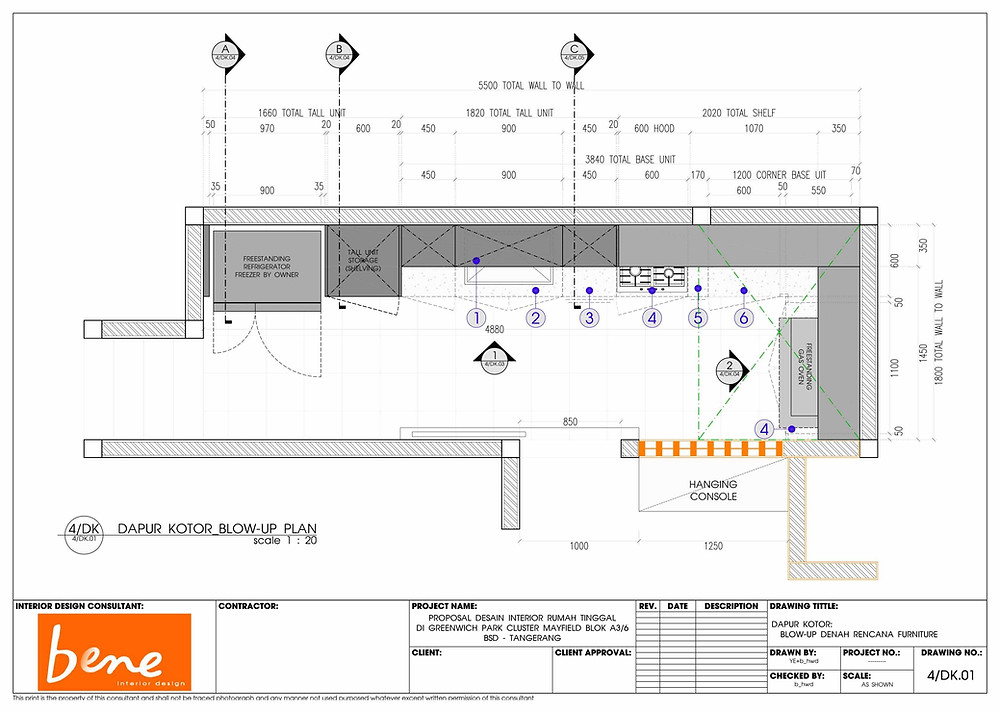

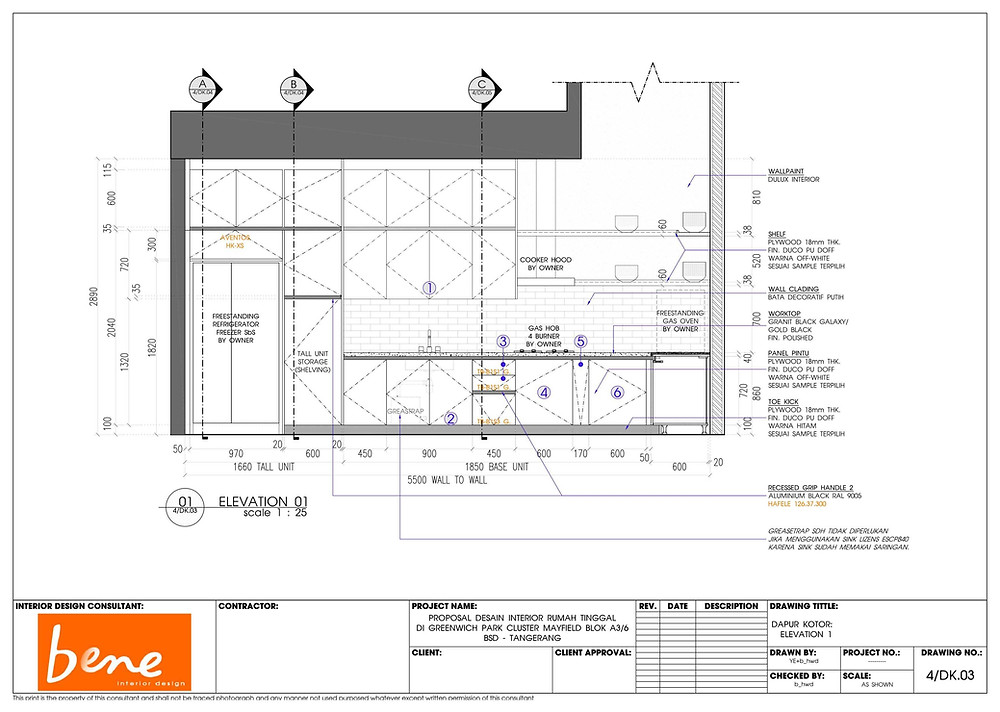

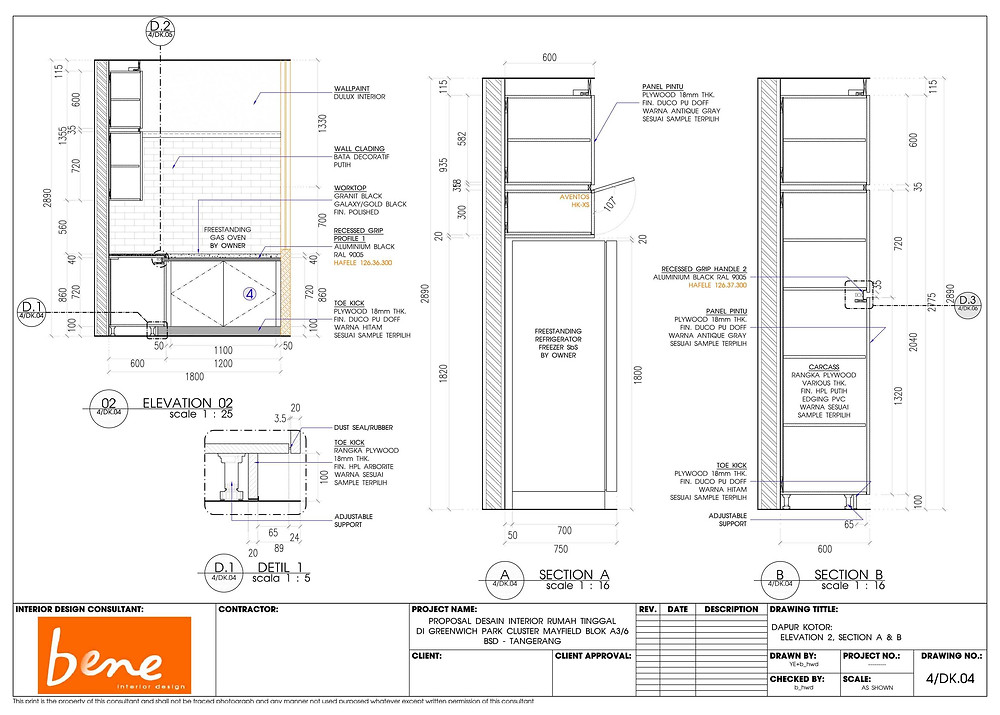

3) Interior Design Drawing

Memberi gambaran visual mengenai desain interior dalam rumah. Anda bisa melihat:

  • Letak perabotan di ruangan

  • Dimensi perabotan

  • Material apa yang dipakai sebagai finishing

  • Warna yang digunakan

Contoh dari Arsitag:






Sudah siap membangun rumah Anda? Mulailah dengan merencanakan dari gambar arsitektur rumah.


Kami siap membantu semua keperluan membangun rumah impian Anda. Klik disini untuk konsultasi gratis.

Follow kami di Facebook


Share post ini kepada keluarga dan teman Anda yang belum ada gambar arsitektur.
